[그림3] 대구3 GMP시설 공조평면도





1. 핵심 공조 콘셉트

• 분립형 Cleanroom (국소 BFU 기반 순환 방식):

  • 대형 중앙 공조기(AHU)로 전체 풍량을 순환시키는 방식이 아닌, 개별 BFU(블로우필터유닛)를 통한 국소 순환 방식을 채택했습니다.

  • 초기 투자비(CAPEX)를 대폭 절감하고 실별 차압 조정이 용이한 구조입니다.



• 명확한 차압 구배 (Pressure Cascade):

  • 외부/물류전실(0 Pa),복도/전실(+1 Pa) ,세척/창고/갱의/대용량주입실(+2 Pa) 제조작업소(+3 Pa 이상)

  • 교차 오염을 방지하는 GMP/청정도 설계 표준을 충실히 반영한 구조로, 차압계를 부착하고 필요시 댐퍼를 추가로 설치하거나 모터의 풍량이나 정압을 조절하여 차압을 조정할 예정입니다.



• 외기 도입 및 온습도 분리 시스템:

  • 전열교환기(1,000 CMH X 2대): 외기 도입(OA) 및 환기(EA)를 통한 실내 양압 유지 및 에너지를 회수합니다.

  • 냉난방기(35 RT 2대) + 믹싱챔버: 실내 열부하 및 냉난방 전담합니다.

  • 제습기(20L X 2대): 제조작업소 내 국소 잠열 부하(습도)를 제어합니다.

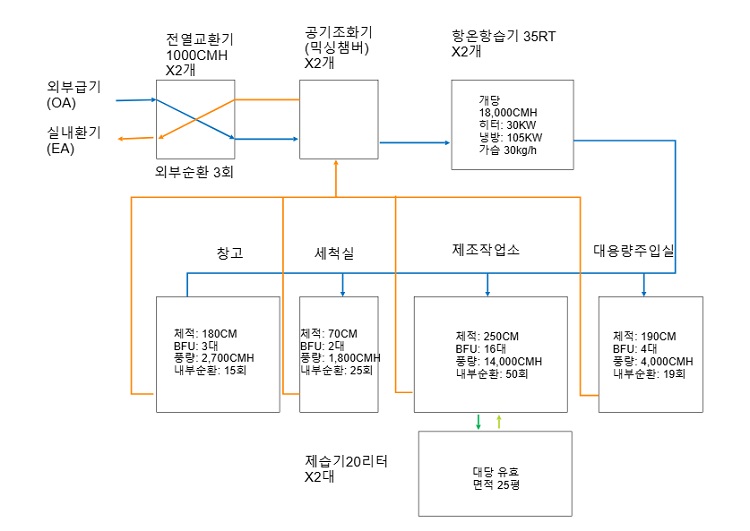

[그림] 대구3현장 공조계통도





2. BFU사양

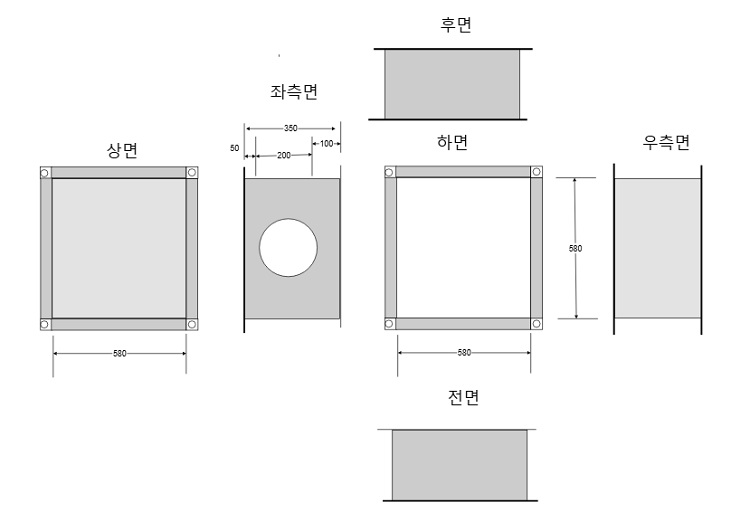

[그림2] BFU 사양

• 소비전력 (동력): 1.5KW (약 2 마력)

• 최대 토출 풍량 (무저항 기준): 4,500 CMH (75 CMM)

• 최대 정압 (Static Pressure): 50 ~65 mmAq (약 500~ 650 Pa)

• 덕트 연결구 규경: 200~ 250

• 극수 / 회전수: 4P (약 1,700~1,750 RPM)

막강한 static pressure(정압) 여유: 약한 팬 대신 2마력(1.5kW급) 고성능팬을 조합하여, HEPA 필터의 먼지 부하(차압 상승) 발생 시에도 정격 풍량을 안정적으로 유지합니다.



필터 교체 주기 연장: 높은 정압 특성 덕분에 필터 차압이 250pa~300pa 이상 상승하더라도 Wind power 저하 없이 오래 사용할 수 있어 소모품 교체 비용이 절감됩니다.



3. 헤파필터성적서



[사진] 필터성적서



4. BFU 콘트롤 및 IOT모니터링



(1) 온습도 및 차압모니터링





[그림] 온습도 및 차압 모니터링 장비들의 주요 사진



(2) 개별 BFU제어



BFU를 4열로 배치하고 각열의 BFU를 수동으로 차단함,



1) 필요시 Modbus/RS-485 또는 Modbus TCP 그룹 통신 활용가능



수십~수백 대의 BFU를 효율적으로 제어하기 위해 개별 BFU마다 고유 ID를 부여하고, PLC와 릴레이를 활용하여 개별 ON/OFF가능하도록 설정가능



2) 구성이 가능한 구역별(Zone) 그룹핑 및 에너지 절감 모드



구분	주요 제어 로직	효과
작동/작업 모드	공정 진행 구역 BFU 정격 출력(100%) 가동	청정도 클래스 완벽 유지
대기(Night/Idle) 모드	야간 및 비가동 시간대 최소 풍량(30~50%) 유지	전력 소비 감소 및 미생물/먼지 유입 방지
Zone별 가변 제어	장비 배출열 및 사람 이동에 맞춘 선택적 제어	불필요한 에너지 낭비 차단

3) BFU 개별제어가 필요할 경우 추가예산



항목	주요 내용	추정가격	비고
제어/통신 하드웨어	Modbus 통신 보드, 게이트웨이(RS-485 to TCP), PLC/게이트웨이 컨버터	1,200만원	BFU 모터 제어위함
통신 배선 및 공사	Shielded Twisted Pair(STP) 통신 케이블, 배관, 중계반 설치	750만원	클린룸 내부 천장위 작업
모니터링 & HMI SW	BFU 상태 모니터링/제어 대시보드 라이선스, PLC 프로그래밍	600만원	커스텀 모니터링 UI 구축 비용
시운전 및 튜닝	통신 ID 맵핑, 그룹 제어 시나리오 시험, PID 튜닝	450만원	안정화 및 응답 속도 최적화



5. 건설용 자재성적서
