클린룸시공 첨단재생의료 실시기관 지정을 위한 수술실 및 클린룸시공 내부환기 20회 외부환기5회

[그림1.] 첨단재생의료 수술실(네이버1위), 내부환기 15회, 외부환기5회, FFU 및 퇴풍구 2개 설치

'수술실클린룸'(네이버1위) '세포처리시설'(네이버3위) 'GMP시설'(네이버4위) '클린부스' (네이버12위)"클린룸시공"(네이버X위) 최저가추구 산업설비제작&수리는010-2734-3535

최고의 의료용이나 산업용 클린룸이 필요하신가요. 스마트한 공간구성과 합리적인 가격으로 의료용수술실이나 클린룸을 건설해 드립니다.아래 인스파이어 리조트 사례와 같이 평범한 접견공간(제조외소)인테리어는 거부합니다. 인테리어 아이디어를 주시면 원하는데로 만들어 드립니다.

클린룸시공을 위한 평면도, 천정도, 마감평면도, 입면도, 상세도, 방수계획도, 공조배관 평면도, 환기덕트 평면도, FFU평면도, 배수배관 평면도, 의료가스평면도, 급수급탕 배관도 등 50여종 도면

[그림2] 클린룸 시공에 꼭 필요한 각종 기초 도면들 업체 선정 시에 평면도, 천정도, 마감평면도, 입면도, 상세도, 방수계획도, 공조배관 평면도, 환기덕트 평면도, FFU평면도, 배수배관 평면도, 의료가스평면도, 급수급탕 배관도 등 50여종 도면의 작성역량을 사전에 확인하시기 바랍니다. 첨단재생의료재단은 기존 평면도에 공조를 수기로 표시하거나 포토샵 등으로 수정한 도면은 접수하지 않고 있으며 정식 공조도면을 요구하고 있습니다.

(1)삼성전자, 삼성전기, LG디스플레이, LG화학, SK계열사 등 IT기업 하청을 위한 전자제품조립설비, (2)의료법상 줄기세포치료제 제조, 의약외품제조, (3)첨단재생의료법상 첨단재생의료시설, 세포처리시설 (4) 의료법상 수술실용 클린룸 시공 관련 산출단가의 예시는 다음과 같으며 시공환경에 따라 견적은 달라질 수 있습니다.

공급연월일	품명	규격	수량	단가	공급가액	설비명
2020.	남양주1 클린룸	70평		40만원	2800만원	의약외품 산업설비
2020.	포천1 클린룸	180평		13만원	2500만원	의약외품 사업설비
2020.	시흥1 클린룸	300평		12만원	3800만원	의약외품 산업설비
2020.	남양주2클린룸	120평		29만원	3500만원	의약외품 산업설비
2020.	안산1클린룸	80평		7만원	600만원	개보수
2020.	안산2 클린룸	400평		3만원	1400만원	개보수
2020.	안산5 클린룸	60평		25만원	1500만원	의약외품 산업설비
2020.	군산1 클린룸	350평		3만원	1000만원	개보수
2020.	남양주3 클린룸	150평		24만원	3700만원	의약외품 산업설비
2020.	광주광역시클린룸	280평		15만원	4300만원	의약외품 산업설비
2020.	진주클린룸	150평		22만원	3400만원	의약외품 산업설비
2020.	파주시 클린룸	70평		34만원	2400만원	의약외품 산업설비
2020.	세종시 클린룸	150평		26만원	4000만원	의약외품 산업설비
2020.	남양주6 클린룸	60평		63만원	3800만원	GMP 산업설비
2020.	화성시 크린룸 시공	400평		2만원	900만원	자재비 제외 노무제공

[표1] 일부 클린룸의 업계 시공가격

각종 인허가나 인증을 위한 사전상담, 국내외 사전실측, 사전설계도작성, 인증관련 양식과 사전 도면 제공은 무료로 진행할 수 있습니다. 첨단재생의료 실시기관 지정을 위한 산업설비 구축은 항온항습이 가능한 공기조화장치로 인하여 1,000만원 이상의 비용이 나올 수도 있습니다. 인체세포를 처리하는 교육은 주요 의과대학 교수님들이나 해외 석박사급 이상이 강의하여 드립니다. 재생의료기관 지정 신청을 위한 표준작업설차서나 임상연구계획 기초자료 및 각종 실험은 저렴하게 제작 또는 수행하여 드립니다.

[그림3] 조립, 해체와 이동이 용이한 수백만원대 클린부스 기본형 (사전제작되어 모듈식으로 증량이 가능함, 에어샤워포함 900만원대)

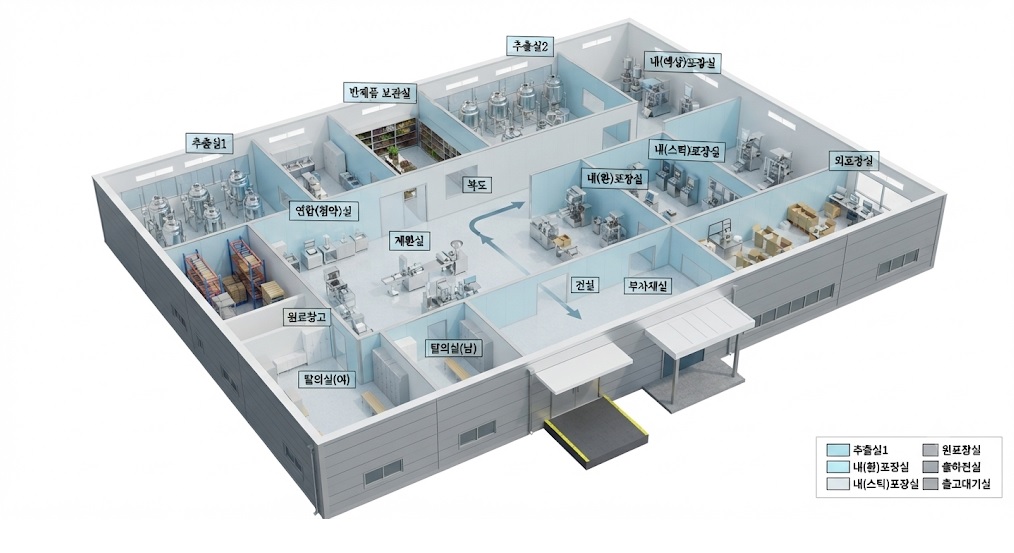

[그림4] 한국, 일본 등 첨단재생의료 실시기관, 세포처리시설, 세포치료제 제조작업소 시공 20여 차례 관련 디자인 (예시)

넉넉하고 충분한 시공실적이 전문성을 입증합니다.

1. 첨단재생의료 실시기관 클린룸시공시 도입을 검토가능한 실험장비들의 예시

첨단재생의료 실시기관 시공	가. 인체세포등 보관실 시공		저온냉장고(200만원),질소탱크(400만원), 항온수조(40만원),클린벤치(200만원), CO2배양기(700만원)
	나. 기록보관실 시공		클라우드pc(월4만원)
	다. 혈액검사등 검사실 시공		원심분리기(200만원)세포계수기FACS(2000만원)
	라. 처치실 시공	⑴ 수술실시공	공기정화설비(1000만원), 냉난방기(350), 무영등(1800만원) 의료가스(200만원),삽관유지장치,인공호흡기, 호흡감시장치, 심전도모니터, UPS축전지(200) 자동전력절환장치, 발전기
		⑵ 회복실시공
		⑶ 소독시설 시공	고압멸균기(300),수세척소독기(1,100)플라즈마소독기(700)

[표2] 첨단재생의료 실시기관 지정신청 증빙자료 중 기관현황요약표 양식

신품 및 중고 BIO산업설비 시중가격(필요시 표준작업절차서-SOP 무료작성 및 검교정)

(1) 클린룸제어 콘트롤러 (30만원~)

(2) 미츠비시 LG산전 PLC(7만원~)

(3) 서보모터나 스테핑모터 (15만원~ )

(4) HMI 터치 모니터 (30만원~)

(5) 협동로봇 (500만원~)

(6) 공기조화장치 (10,000,000원~)

(7) 멸균기 Autoclave방식 20리터 (1,000,000원)~ 65리터(3,700,000원)

(8) 생물학안전작업대 (클린벤치) ISO4 500,000원~3,500,000원

(9) 자동온도기록계 50,000원(스마트폰 감시용)~ 1,500,000원(종이기록계)

(10) CO2인큐베이터 (파나소닉) 3,900,000원

(11) 항온수조 350,000원 (야마토 등)

(12) 탁상형 항온항습기(야마토) 1,500,000원

(13) CO2배양기 (200만원)

(14) 4도씨냉장고(200만원)

(15) 액체질소보관통(400만원)

(16) DNA염색기 (300만원)

(17) 원심분리기 (300만원)

(18) 공기질 측정용 파티클카운터 (200만원) - 단기 대여도 가능함

(19) 첨단재생의료를 위한 배지 또는 배양액의 시중가격은 대략 다음과 같습니다. (20,000원~)

(20) 무균환경이나 클린룸환경에 최적화된 특수 로봇들은 주문 제작하고 있습니다.

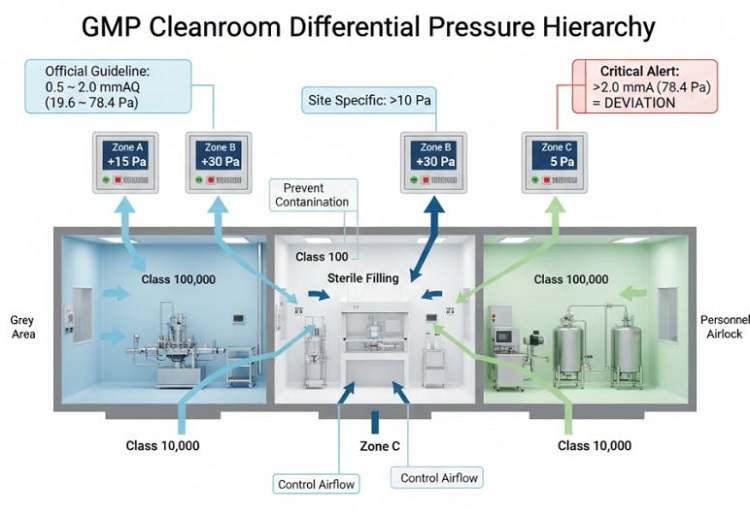

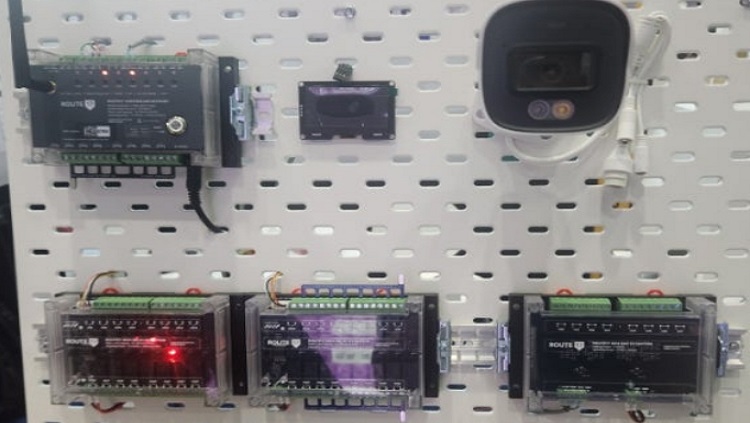

AI가 차압이나 온도, 습도파악 전화로 경보전달

[그림5]제약회사,냉동창고,스마트팜,첨단재생의료 실시기관,세포처리시설,GMP시설 극저온냉장고(영하80도~영하60도) 인공지능알람 설치해드립니다. 콜드체인 냉동차에도 적용가능합니다.

전력차단 등 비상시 배터리로 작동하는 AI가 상황을 판단하여 육성전화, 문자경보, 카톡경보발송해드립니다. (60만원~300만원)

LLM서버 (네이버 검색3위) RAG서버(네이버 검색2위) AI레드티밍(네이버검색 1위)

[그림10] 다양한 공장자동화 산업설비와 로봇들을 설계 및 제작합니다. 디지털트윈, MES, SCADA 솔루션공급합니다.

삼성전자 및 LG디스플레이 또는 삼성바이오 Audit대비 하청생산설비 시설 전문- 10미크론 제조공정 완벽대응

[그림5] 10미크론(10,000나노공정)의 ACF사진, 2나노 제조공정 완벽대응,

[표3] 일반적인 클린룸 시공일정 (설계와 준비에 2주, 시공에 2주), 클린부스 시공은 (1주일이내)

반도체, 바이오, 항공우주용 클린룸을 시공하는데 필요한 주요 원자재 실거래가

1. 천정 골조보강공사 자재 실거래가 55만원

(1) 전산볼트 3미터 2,400원

(2) 전산볼트 2미터 3,600원

(3) H빔 194X150X10미터 550,000원

(4) 알루미늄 프로파일 8040 1미터당 35,000원

2. 제조 작업소공사 자재 실거래가-25평 기준 (시행기준령 제3조의 1호) 669만원

(1) 바닥 ㄷ채널(U바) - 개당15,000원

(2) 상부 ㄱ앵글 - 개당 12,000원

(3) 바닥 라운드 몰드 개당 14000원

(4) 환풍용 그릴 개당 32,000원

(5) FFU(헤파필터포함)-200,000원

(6) 출입문 양개(프레임포함)-180,000원

(7) 냉난방기 2,300,000원

3. 포장실 (제조작업소)공사 예시 -10평기준 160만원 3면실링기 3,000,000원 별도

4. 보관소 공사 예시-10평기준 (시행기준령 제3조의 3호) -118만원

5. 시험실 공사 예시 (시행기준령 제3조의 2호) -60만원 미세먼지측정기 (120,000원) 원심분리기 (3,000,000원)

[그림6] 회풍구(에어리턴이나 풍도)를 설치중인 사진

6. 복도(제조전실)및 탈의실공사 자재 실거래가 -68만원 스테인레스 옷장 (300,000원)

7. 바닥공사 자재 실거래가(시행규칙 8조1호 나목: 구리테이프, 전도성 타일 장당 22,000원, 전도성 본드)- 300만원

8. 조명자재 실거래가 면조명 600X600 (개당 20,000원) /전선 2.5스퀘어 (1미터당 2,000원)

9. 공압공사 자재 실거래가 20마력 콤프레샤, 에어드라이어, 에어탱크 850만원

10. 에어샤워공사 자재 실거래가 350만원

[그림7] 에어샤워와 기계설비를 설치한 사진

11. 패스박스공사 예시 100만원

12. 스티키매트 대용의 바닥흡입기 설치 600만원

13. 전열교환기(열회수환기장치) 48만원

14. 노무비 자재비의 50% ~100%수준 별도 발생할 수도 있습니다.

[그림8] 첨단재생의료시설 입구 디자인(안)

[그림9] 첨단재생의료 수술실 무영등

한국,일본,중국,미국,유럽의 클린룸산업설비,군용설비,함정,항공장비 모두수리&부품공급

메뉴얼이나 설계도면이 없는 단종된 장비도 각종 한국, 미국, 일본, 독일, 중국산PLC 및 유공압 산업설비, 산업용PC(박스형, 랙형, 임베디드형, 태블릿형)을 수리하고 검교정합니다. 다양한 산업용 설비를 개조하거나 개량해드립니다.

클린룸시공에서 우수한 AS는 업체선정의 매우 중요한 요인으로 작용합니다. 공기조화장치, 첨단재생의료장비의 무제한 하자보증 가능한 업체와 팔고 그만인 컨설팅 업체의 차이는 분명합니다. 자세한 내용은 아래 URL을 클릭하여 주시기 바랍니다.

[외부링크1] modusuri.com, 배너를 클릭하시면 Modusuri.com으로 이동합니다.

대한민국 국회 17개 상임위원회 전체를 아우르는 다양한 법률안의 초고속 제조, 대량생산 경험(보건복지부 및 식품의약품안전처 소관의 경우 긴급복지지원법,식품위생법,환자안전법,국립중앙의료원법,장애인복지법, 국민기초생활보장법, 노인복지법,담배사업법, 국민기초생활보장업,사회복지사업법 개정안 등을 포함하여 수백건 발의)을 가지고 있습니다. 100개국에서 공장등록,제조허가,품목허가,GMP, HACCP, HALAL인증 관련 정보는 다음 URL에서 무료로 제공해드리고 있습니다.

[외부링크2] Koreanlawyer.com 배너를 클릭하시면 www.koreanlawyer.com으로 이동합니다.

클린룸이란 무엇일까요?

**클린룸(Clean Room)**은 공기 중의 먼지, 미립자 등의 오염원을 최소화하여 특정 수준의 청정도를 유지하는 밀폐된 공간입니다. 쉽게 말해, 먼지 한톨도 허용하지 않는 매우 깨끗한 방이라고 생각하면 됩니다. 일반적인 도시 환경의 외부 주변 공기에는 직경이 0.5μm 이상인 입방미터당 35,000,000개의 입자가 포함되어 있으며, 이는 ISO 9 클린룸에 해당하는 반면, ISO 1 클린룸은 해당 크기 범위의 입자를 허용하지 않고 0.3μm 이하의 입방미터당 12개의 입자만 허용합니다.

왜 클린룸이 필요한가요?

반도체, 디스플레이: 미세한 회로를 만들기 위해서는 먼지나 이물질이 섞이면 안 되기 때문에 클린룸이 필수적입니다.
생명과학, 의료: 세균이나 바이러스 오염을 방지하여 안전한 제품을 생산하기 위해 클린룸을 사용합니다.
우주항공: 미세한 먼지나 이물질이 우주선에 달라붙으면 성능에 영향을 미칠 수 있으므로 클린룸에서 작업합니다.
정밀기기 제조: 시계, 카메라 등 정밀한 기기를 만들 때에도 먼지 없는 환경이 필요합니다.

클린룸의 특징

높은 청정도: 공기 중 입자의 수를 엄격하게 관리하여 청정도를 유지합니다.
정밀한 온도, 습도 관리: 온도와 습도를 일정하게 유지하여 제품의 품질을 보장합니다.
에어샤워, 클린복: 클린룸에 들어갈 때 반드시 에어샤워를 하고 클린복을 착용해야 합니다.
양압 시스템: 클린룸 내부의 공기압을 외부보다 높게 유지하여 외부 공기의 유입을 방지합니다.

클린룸의 종류

클린룸은 청정도에 따라 클래스(Class)로 분류됩니다. 클래스가 낮을수록 더욱 깨끗한 환경을 의미합니다.

Class 100: 반도체 제조 등 매우 높은 청정도가 요구되는 환경
Class 1,000: 디스플레이 제조 등 높은 청정도가 요구되는 환경
Class 10,000: 일반적인 의료용품 제조 등에 사용되는 환경

클린룸에서 주의해야 할 점

클린복 착용: 외부에서 묻어온 먼지나 이물질을 제거하기 위해 클린복을 착용해야 합니다.
에어샤워: 클린룸에 들어가기 전에 에어샤워를 통해 몸에 붙어있는 먼지를 제거해야 합니다.
음식물 반입 금지: 음식물에서 발생하는 먼지나 미생물이 오염원이 될 수 있으므로 반입이 금지됩니다.
화장 금지: 화장품에서 나오는 입자가 오염원이 될 수 있으므로 화장을 하고 클린룸에 들어갈 수 없습니다.

5. 시공 관련 동영상 및 기타 영상들

[클린룸] 100회 설계 자가 설명하는

클린룸구조를 초보자도 알기 쉽게

[BIO]첨단재생의료 실시기관 지정을

위한 설비 장비 인력 상세해설

[BIO] 첨단재생의료 실시기관의

소독실, 수술실, 회복실, 세포보관실 등

[BIO]첨단재생의료 수술실시공 500만원

HEPA박스,HEPA필터,FFU나 BFU

[LCD수리] 수리기술 이전, 삼성&LG

- 10,000나노 접합공정 및 자동화설비

[클린룸]클린룸보다 저렴 클린부스 시공

- 저렴하게 생산품질 확보

[전광판수리]인천공항 LED 전광판수리

네이버검색3위 기종불문 SMPS,모듈수리

[자동차포렌식] 1억 테슬라 완벽분해

자동차 포렌식 부문 네이버 검색1위

[기계수리]서보모터의 현란한 동작

로봇의 근간 서보모터 한방에 정리

[데이터복구]데이터복구 교육

폭침 천안함CCTV복구 국내최고 기술력

[데이터복구]죽은 데이터 살리는 기적

PC3000 대한민국 공식 디스트리뷰터

[IT수리] 삼성,애플,구글 본사 직접방문기

삼성폰 사설수리 네이버검색 1위

[2차전지]리툼이온 배터리제조공정

제가 설계시공하는 배터리 관련영상

[BIO]일본 바이오 클러스트 방문후기

240년 다케다가 만든 쇼난 아이파크

[기계 수리] 스마트팩토리와 공장자동화

다양한 PLC와 유공압기계 고칩니다.

[항공우주] 자가용 제트기 운영후기

네이버 검색1위

[로봇제작]강남 한복판 로봇 실제칼싸움

안드로이드 로봇들의 광선검싸움

[항공우주]산업용, 촬영용 드론 충전방법

다양한 드론 직접제작 및 수리합니다.

[항공우주]비행훈련, 조종훈련 (연봉1억~)

항공역학 예상문제 탑10해석

[IT수리] CES 2022

미국 CES2022 방문후기

[LED수리] 직접 설계 및 시공

인천공항2터미널 옆 인스파이어리조트

그동안 20여개국에서 클린룸 시공했습니다. 해외클린룸 저렴하고 신속하게 시공합니다.

1. 태국 LCD 산업설비

[그림11.] 태국 LCD수리 산업설비 클린룸

2. 지구 끝까지 간다.!! 아프리카 알제리에 디자인한 클린룸

[그림12]. 알제리 1,000등급 클린룸, LG협력업체

2. 클린룸의 다양한 등급에는 어떠한 것이 있는가요?

(1) 미국 연방 표준 209E 클린룸 표준

수업	≥0.1마이크로미터	≥0.2마이크로미터	≥0.3마이크로미터	≥0.5마이크로미터	≥5마이크로미터	ISO 동등
수업	최대 입자/ ^ft3					ISO 동등
1	35	7.5	3	1	0.007	ISO 3
10	350	75	30	10	0.07	ISO 4
100	3,500	750	300	100	0.7	ISO 5
1,000	35,000	7,500	3000	1,000	7	ISO 6
10,000	350,000	75,000	30,000	10,000	70	ISO 7
100,000	3.5× ¹⁰⁶	750,000	300,000	100,000	700	ISO 8

[표4] 미국 연방 표준 209E 클린룸표준과 ISO등급

(2) ISO 14644-1 클린룸 표준

ISO 14644-1 클린룸 표준

분류

최대 입자/ m3

FED STD 209E와 동일

≥0.1µm

≥0.2µm

≥0.3µm

≥0.5µm

≥1µm

≥5µm

ISO 1

2.37

1.02

0.35

0.083

0.0029

ISO 2

100

23.7

10.2

3.5

0.83

0.029

ISO 3

1,000

237

102

8.3

0.029

클래스1

ISO 4

10,000

2,370

1,020

352

2.9

클래스10

ISO 5

100,000

23,700

10,200

3,520

832

클래스100

ISO 6

1.0 x 10 ⁶

237,000

102,000

35,200

8,320

293

클래스1,000

ISO 7

1.0 x 10 ⁷

2.37배

10 ⁶

1,020,000

352,000

83,200

2,930

클래스10,000

ISO 8

1.0 x 10 ⁸

2.37

x10 ⁷

1.02 x 10 7

3,520,000

832,000

29,300

클래스 100,000

ISO 9

1.0 x 10 ⁹

2.37 배 ¹⁰⁸

1.02 x 10 8

35,200,000

8,320,000

293,000

실내 공기

[표5] ISO 14644-1 클린룸표준

청정도 클래스 (ISO)	공간에서의 이물갯수(개/㎥)						미국연방 209E청정도 클래스
청정도 클래스 (ISO)	0.1μm	0.2μm	0.3㎛(마이크로미터)	0.5μm	1.0μm	5.0μm	미국연방 209E청정도 클래스
1	10	2
2	100	24	10
3	1,000	237	102	35			1
4	10,000	2,370	1,020	352	83		10
5	100,000	23,700	10,200	3,520	832		100
6	1,000,000	237,000	102,000	35,200	8,320	239	1,000
7				352,000	83,200	2,930	10,000
8				3,520,000	832,000	29,300	100,000
9				35,200,000	8,320,000	293,000

[표6] ISO 14644-1 클린룸표준에서의 이물갯수

(3) BS 5295 클린룸 표준

수업	≥0.5마이크로미터	≥1마이크로미터	≥5마이크로미터	≥10마이크로미터	≥25마이크로미터
	최대 입자/ ^m3
1학년	3,000		0	0	0
2학년	300,000		2,000	30
3학년		1,000,000	20,000	4,000	300
4학년			200,000	40,000	4,000

[표7] BS 5295 클린룸표준에서의 이물갯수

연락처

중국, 말레이시아, 태국, 베트남, 캄보디아, 인도, 알제리, 멕시코, 콜롬비아, 브라질 등에서 클린룸을 시공하거나 디자인한 경험을 축적하고 있습니다. 신규 클린룸 시공문의는 010-2734-3535로 연락주시기 바랍니다. 부재시 긴급한 연락은 010-6791-3535 여호수아로 연락주셔도 됩니다.

[그림 14. 멕시코 쿠아티틀란에서 시공한 클린룸 건설 사진]

다양한 항공우주 클린룸은 위 URL을 클릭하여 주시기 바랍니다. 클릭하면 flighttraining.co.kr로 이동합니다.
