1. 몽골 세포처리시설 최종도면

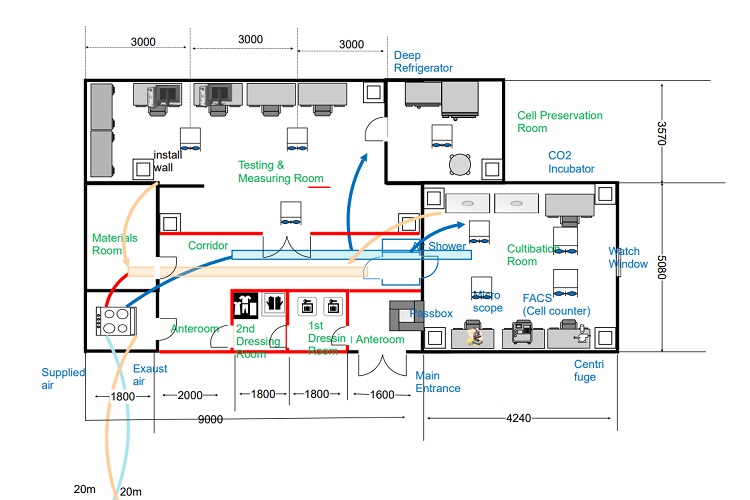

[그림1] 몽골리안 프로젝트 최종도면



실 명칭 (Room Name)면적 (m2)CMH (m2×2.5)

Testing & Measuring Room32.13 (m2) 80.33 CMH

Cultivation Room21.54  (m2) 53.85CMH

Cell Preservation Room16.99 (m2) 42.48CMH

Dressing Rooms (1st & 2nd)8.08(m2) 20.20 CMH

Dr. Lee's Office 7.19 (m2) 17.98 CMH

Corridor (복도)7.41 (m2) 18.53CMH

Warehouse 3.78 (m2) 9.45 CMH

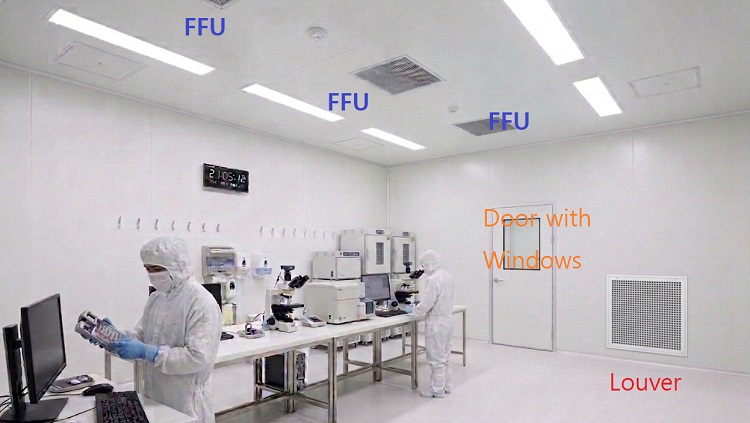

[사진2] 시험칭량실에서 바라본 전경의 조감도



[사진1] Materials Rooms Before





몽골리안 프로젝트 최종 예산 내역

1. 부문별 세부 산출

부문	세부 항목	수량/공정	금액(원)	비고
(1) 목공팀	MDF (기둥용)	30장	1,050,000	18mm 기준 추산
	각재 (3m 6개입)	15묶음	375,000	소나무/송재 기준
	출입문	4개	800,000
	문틀	4개	600,000
	관찰창	1개	250,000
	목공 인건비	2명	7,000,000
목공 소계			10,075,000
(2) 공조팀	에어샤워	1대	4,000,000
	패스박스	1대	500,000
	스파이럴 덕트	15m	450,000	부속 포함 추산
	냉난방기	1대	2,500,000	스탠드형 추산
	공기조화기용 박스	1식	1,500,000	제작품 추산
	공조 인건비	2명	10,000,000
공조 소계			18,950,000
(3) 인테리어	인테리어 필름	60$m^2$	1,200,000	자재비 추산
	인테리어 인건비	2명	5,000,000
인테리어 소계			6,200,000
(4) 관리	관리자 영업이익	1식	3,000,000	추가 항목

---

2. 최종 합계 요약 (Grand Total)

구분	합계 금액	비중
총 자재비	13,225,000원	34.6%
총 인건비	22,000,000원	57.6%
영업 이익	3,000,000원	7.8%
최종 합계	38,225,000원	100%







첨단재생의료의 핵심은 **‘세포의 무결성(Integrity)’**이며, 이를 결정짓는 것은 결국 **‘환경의 통제’**입니다. SemiconHVAC은 몽골을 비롯한 글로벌 시장에서 엄격한 ISO 14644 규격을 충족하는 최적의 세포처리시설(CPC) 및 클린룸 솔루션을 제공합니다.

SemiconHVAC의 엔지니어링 인사이트

최근 진행된 몽골 프로젝트 도면에서 확인할 수 있듯이, 당사는 미세먼지와 극한 기후 등 현지 특성을 완벽히 극복하는 기술력을 투입합니다.

• 3단계 Gowning 시퀀스: 1st(일반복)부터 3rd(방진복)까지 이어지는 단계별 드레스룸 설계로 외부 오염의 유입 가능성을 근본적으로 차단합니다.

• 지능형 공조(HVAC) 설계: 급기(Serviced Air)와 환기(Returned Air)의 정밀한 흐름 제어를 통해, 핵심 구역인 세포처리실(CPC)에 완벽한 양압과 청정도를 유지합니다.

• 고집중 Cell Processing Zone: FFU(Fan Filter Unit)와 BSC(생물안전작업대)의 최적 배치를 통해 국소 구역의 청정도를 극대화하며, 교차 오염을 방지하는 일방통행 동선을 구현합니다.

• 물류 및 안전 가시성 확보: Pass Box를 통한 자재 이동의 효율화와 Watch Window를 통한 비침습적 모니터링 시스템으로 운영 효율을 극대화했습니다.



1. 엄격한 단계별 청정도 관리 (Gowning Workflow)

좌측의 Dress Room(탈의실) 구성이 매우 인상적입니다.

• 3단계 진입 구조: 1st(일반복), 2nd(위생복), 3rd(방진복)로 세분화된 드레스룸은 외부 오염물질이 내부 핵심 구역으로 유입되는 것을 완벽히 차단하려는 의도를 보여줍니다.

• 일방통행 흐름: 빨간색 화살표를 통해 입실 동선과 퇴실(또는 폐기물) 동선을 분리하여 교차 오염을 방지하고 있습니다.

2. 고도화된 공조 및 차압 설계 (HVAC System)

도면 상단의 **Serviced Air(급기)**와 Returned Air(환기) 흐름은 시설의 핵심입니다.

• 공기 순환의 최적화: 외부 공기(Outside air)를 받아 필터링 후 각 방으로 공급하고, 오염된 공기는 다시 회수하거나 배기(Exhaust)하는 시스템이 명확히 구축되어 있습니다.

• FFU(Fan Filter Unit) 배치: 우측 'Cell Processing Center' 내부에 배치된 FFU는 가장 높은 청정도가 필요한 구역에 국소적으로 깨끗한 공기를 강하게 공급하여 양압을 형성하고 있음을 시사합니다.

3. 기능별 공간 분리와 모듈화

시설은 크게 기록-보관-처리의 세 구역으로 명확히 나뉩니다.

• Documentation Room (행정/기록): 데이터의 무결성을 보장하기 위한 전용 기록 공간이 입구 근처에 배치되어 있습니다.

• Cell Preservation Room (보관): Deep Refrigerator(초저온 냉동고)와 액체 가스실이 별도로 존재하여, 처리된 세포의 장기 보관 및 안정성을 확보합니다.

• Cell Processing Center (처리): BSC(생물안전작업대), CO2 인큐베이터, 원심분리기 등이 집약된 핵심 구역으로, 실제 세포 배양과 가공이 이루어지는 '심장부'입니다.

4. 물류의 효율성: Pass Box 및 Watch Window

• Pass Box: 중앙의 'Pass Box'는 사람이 직접 움직이지 않고도 자재나 검체를 청정 구역으로 전달할 수 있게 하여 동선 효율을 높이고 오염 위험을 낮춥니다.

• Watch Window: 내부 작업 상황을 밖에서 모니터링할 수 있는 창을 두어, 불필요한 출입 없이도 관리 감독이 가능하도록 설계되었습니다.

 종합적인 도면 분석

이 도면은 단순히 방을 나눈 것이 아니라, "오염 방지"와 "세포의 생존력 유지"**라는 두 가지 목표를 위해 설계된 전문 시설임을 보여줍니다. 특히 몽골과 같은 환경(건조하고 미세먼지가 많은 기후일 가능성)에서 외부 공기를 어떻게 정화하고 내부 압력을 유지하는지가 핵심인데, 도면 상의 공조 설비 배치는 이러한 환경적 변수를 충분히 고려한 것으로 보입니다.

SemiconHVAC의 핵심 역량

1. 현지 맞춤형 Turn-key 솔루션:  중앙아시아, 아프리카, 중남미 등 특수 환경의 기후 데이터를 분석하여 외기 도입(Outside Air) 및 온도·습도 조절 시스템을 최적화합니다.

2. 첨단 장비 통합 설계: CO2 인큐베이터, 원심분리기, 초저온 냉동고(Deep Refrigerator) 등 고가 장비의 전력 및 진동 특성을 고려한 맞춤형 레이아웃을 제공합니다.

3. 규제 대응 컨설팅: 글로벌 GMP 및 현지 첨단재생의료 관련 법규를 준수하는 시설 구축으로 인허가 기간을 단축합니다.

4. 글로벌 시공 경험: 20여 개국 이상의 산업 현장에서 검증된 기술진이 설계부터 시공, 밸리데이션(IQ/OQ)까지 전 과정을 책임집니다.

---

귀사의 소중한 세포 연구와 치료, 이제 가장 안전하고 효율적인 환경에서 시작하십시오.

SemiconHVAC 은 세계 어디서나 최고의 기술로 귀사의 첨단 의료 인프라를 구축합니다.
